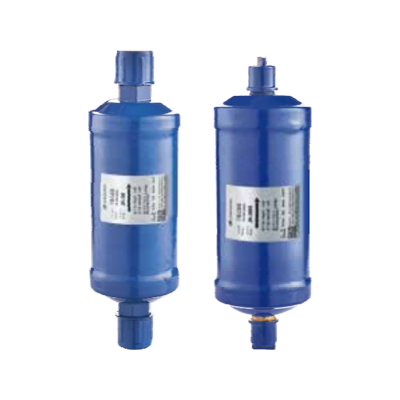

Filtres déshydrateurs réfrigérants : sélection, placement et maintenance pour des performances CVC fiables

Guide de dimensionnement des filtres déshydrateurs réfrigérants CVC

Pourquoi la taille est importante bien au-delà de « est-ce que cela conviendra ? »

Le choix de la bonne taille de filtre déshydrateur n'est pas seulement une décision d'emballage ; cela influence directement la stabilité du système, la durée de vie du compresseur et l’efficacité énergétique. Une unité trop petite peut saturer rapidement, permettant aux acides, aux boues et à l'humidité de circuler bien avant que l'équipement n'atteigne son intervalle d'entretien prévu. À l’inverse, une unité arbitrairement surdimensionnée peut imposer une chute de pression inutile, créer des problèmes de retour d’huile à faible charge et compliquer l’évacuation. Dans les conduites de liquide, une chute de pression excessive réduit l'aspiration positive nette au niveau du dispositif de détente, provoquant des clignotements, des évaporateurs affamés et une surchauffe imprévisible. Dans les conduites d'aspiration (utilisées temporairement pour le nettoyage ou dans le cadre d'un service spécial), une mauvaise taille peut aggraver la chute de pression et augmenter le taux de compression, ce qui érode la capacité et élève les températures de refoulement. La meilleure pratique consiste à équilibrer la capacité en contaminants, la chute de pression admissible au débit massique de conception et les caractéristiques de viscosité du réfrigérant, en gardant à l’esprit que les mélanges et les réfrigérants à haute pression se comportent différemment des fluides existants.

Règles empiriques qui nécessitent encore une vérification

Pour obtenir des estimations rapides, de nombreux techniciens établissent une corrélation entre la taille du séchoir et le tonnage de l'équipement, puis vérifient la sélection par rapport aux courbes débit/chute de pression du fabricant. En tant qu'approche généralisée, sélectionnez un sécheur de conduites de liquide dont le débit nominal à votre température de réfrigérant et de condensation produit une chute de pression acceptable, souvent ciblée sous une petite fraction de bar (ou quelques psi) lors de la conception. La capacité de contaminant doit être adaptée au scénario d'installation : les nouveaux équipements sur des canalisations propres peuvent utiliser des unités compactes, tandis que les rénovations, les grillages ou les systèmes exposés à l'air ambiant lors d'une longue construction bénéficient de volumes plus importants et d'une masse dessicante plus élevée. Pesez également le type d’huile et sa miscibilité ; Les huiles POE éliminent rapidement l'humidité, il est donc essentiel de contrôler l'humidité résiduelle, en particulier sur les mélanges HFC/HFO. Conciliez toujours les règles empiriques avec les données spécifiques du graphique pour le réfrigérant et la plage de température que vous attendez en service.

Exemple travaillé et comparaison en mots

Imaginez un système divisé de 5 tonnes utilisant un réfrigérant haute pression commun. Si vous choisissez un très petit sécheur à conduite de liquide, vous pourrez garder l'armoire bien rangée, mais vous subirez probablement une chute de pression relativement plus élevée au débit massique de conception. Lorsque nous comparons une cartouche de taille moyenne au choix sous-dimensionné, l'option de taille moyenne réduit généralement la chute de pression au tonnage nominal tout en offrant plus de déshydratant, de sorte qu'elle reste efficace plus longtemps lors d'un rodage précoce. Par rapport à un bidon industriel surdimensionné, l'unité de taille moyenne évite généralement les volumes inutiles et atténue le risque d'accumulation d'huile dans des conditions de charge partielle. Ainsi, la sélection « milieu-droit » équilibre le débit et la capacité tout en préservant un sous-refroidissement stable au niveau du dispositif d'expansion.

Tableau de sélection illustratif (à vérifier avec les données du fabricant)

Pièges courants en matière de dimensionnement à éviter

• Ignorer les données de débit spécifiques aux réfrigérants et se fier uniquement aux « étiquettes de tonnage ».
• Oublier l’effet additif des raccords et des vannes lors de l’évaluation des chutes de pression.
• Utiliser la même taille pour le nettoyage initial et pour le service permanent sans réévaluation.
• Ignorer une deuxième évacuation après le remplacement du sèche-linge sur les systèmes suspects.

Filtre déshydrateur pour systèmes de pompe à chaleur

Le flux bidirectionnel modifie les exigences

Les pompes à chaleur inversent le flux de réfrigérant, de sorte que tout filtre déshydrateur destiné à rester dans le circuit doit être conçu pour un fonctionnement bidirectionnel ou associé à des clapets anti-retour qui assurent un flux adéquat à travers le noyau. Un sécheur à liquide unidirectionnel conventionnel peut fonctionner en mode refroidissement, mais en mode chauffage, il peut devenir une restriction involontaire ou même piéger des contaminants dans la mauvaise partie de la boucle. Les modèles à double flux atténuent ce problème en présentant un chemin d'écoulement presque symétrique à travers le lit déshydratant et les tamis. Par rapport aux unités unidirectionnelles, les conceptions à double flux réduisent le risque de pics de chute de pression lors des événements de dégivrage et minimisent les perturbations du retour d'huile lorsque la vanne d'inversion s'actionne. Étant donné que le dégivrage envoie des gaz chauds par des chemins inhabituels, l’endurance thermique du sécheur et le support de l’écran deviennent particulièrement importants pour empêcher la migration des fluides.

Emplacement autour des vannes d'inversion et des clapets anti-retour

Pour protéger les doseurs dans les deux modes, les techniciens localisent souvent dans la conduite un sécheur bi-flux qui fonctionne comme liquide à chaque état de fonctionnement, ce qui n'est pas toujours évident au premier coup d'œil. Dans les pompes à chaleur monobloc, l'emplacement stratégique près de la sortie du serpentin intérieur ou de la sortie du serpentin extérieur dépend de l'endroit où se trouve la conduite de liquide pendant le chauffage ou le refroidissement. Si des clapets anti-retour sont utilisés pour forcer l'écoulement dans une direction souhaitée à travers un sécheur standard, confirmez le Cv du clapet et la pression de craquage afin que l'ensemble combiné ne crée pas de chute de pression excessive. Lorsque vous comparez un véritable assemblage bi-flux à une solution de contournement avec clapet anti-retour, l'option bi-flux offre généralement une tuyauterie plus simple, moins de joints de fuite et des diagnostics plus faciles, tandis que la solution de contournement peut être intéressante lorsque l'inventaire est limité mais nécessite une mise en service minutieuse.

Pratiques de service pour la fiabilité saisonnière

Les pompes à chaleur subissent davantage de changements de mode et une durée de fonctionnement annuelle plus longue que les systèmes de refroidissement uniquement. La capacité du dessicant et la robustesse de l'écran sont donc importantes. Lors des contrôles saisonniers, vérifiez que le sécheur ne chauffe pas pendant le dégivrage, écoutez les bruits qui suggèrent un mouvement du média et confirmez un sous-refroidissement stable dans les deux sens. En cas d'épuisement professionnel ou d'humidité, installez des séchoirs de nettoyage temporaires pour conduites d'aspiration pour capturer les acides et les particules, puis retirez-les ou remplacez-les une fois que les tests d'acide sont neutres et que la chute de pression tombe dans les limites des objectifs. Par rapport au fait de laisser en place indéfiniment un sécheur de nettoyage par aspiration, le retirer après la récupération préserve l’efficacité et évite les pertes excessives de pression d’aspiration.

Tableau des considérations relatives à la pompe à chaleur

• Confirmez quelle ligne est liquide dans chaque mode avant de vous engager dans le placement.
• Documentez la chute de pression de référence dans le sécheur pendant le chauffage et le refroidissement.
• Après toute réparation, testez les performances de dégivrage tout en surveillant le sous-refroidissement et la surchauffe.

Filtre déshydrateur réfrigérant à noyau remplaçable vs scellé

Perspective de facilité d'entretien et de cycle de vie

Les coques à noyau remplaçable et les déshydrateurs à cartouches scellées éliminent tous deux l'acide, l'humidité et les particules, tout en résolvant différents problèmes de cycle de vie. Les cartouches scellées sont compactes, économiques et idéales là où l'espace est restreint et le risque de contamination est modeste. Lorsque le travail nécessite un nettoyage fréquent (après une panne de compresseur, lors de mises à niveau progressives ou dans de grands systèmes où les scories de soudure et les oxydes sont courants), une coque à noyau remplaçable permet d'échanger des fluides sans couper la ligne. En termes de service pur, l'approche coque réduit les temps d'arrêt lors des nettoyages successifs et limite l'échauffement répété des composants adjacents. Par rapport aux cartouches scellées, les coques à noyau vous permettent également d'adapter le mélange de noyau (capacité élevée en acide, à haute teneur en particules ou équilibrée). Le compromis concerne le coût initial, l'espace et la discipline requise pour effectuer des changements de noyau propres sans introduire de nouveaux contaminants.

Capacité, chute de pression et gestion des risques

Pour une taille de connexion donnée, les coques acceptent généralement des volumes de fluide plus importants, ce qui génère une capacité de saleté et d'humidité plus élevée et une perte de charge souvent plus faible. Cet avantage s’accroît dans les systèmes compliqués comportant de longues canalisations et de multiples accessoires. Cependant, les cartouches scellées brillent dans les petits équipements où chaque coude compte, et la chute de pression à travers une cartouche correctement dimensionnée est tout à fait acceptable. En comparant une unité scellée à une coque centrale au même débit, la coque offre généralement une fenêtre de nettoyage plus longue et une augmentation plus progressive de la chute de pression à mesure qu'elle se charge. À l’inverse, les cartouches scellées simplifient l’inventaire et réduisent les risques de sélection incorrecte des noyaux, qui peuvent constituer une source cachée de dérive des performances dans les usines complexes.

Discipline procédurale lors des changements fondamentaux

Lors du changement d'un noyau, isolez la section, récupérez le réfrigérant si nécessaire et suivez un flux de travail stérile : bouchez les conduites ouvertes, essuyez les surfaces d'appui et évitez les chiffons pelucheux. Après le remontage, effectuez une évacuation profonde et un test de vide permanent pour confirmer l'étanchéité et la faible humidité. Par rapport au découpage et au brasage pour remplacer une unité scellée, cette méthode réduit les contraintes thermiques sur les vannes et l'isolation à proximité, en particulier dans les salles mécaniques bondées. Néanmoins, sur les petits systèmes divisés, la simplicité du remplacement d'une cartouche scellée peut être plus rapide et moins sujette aux erreurs pour les équipages qui ne manipulent pas régulièrement les obus.

Tableau de comparaison : noyau remplaçable et scellé

• Utilisez une coquille lorsque des changements répétés de filtre sont prévus pendant le nettoyage.
• Choisissez des cartouches scellées pour les systèmes compacts avec des intervalles d’entretien de routine.
• Après une contamination grave, associez temporairement un séchoir de nettoyage par aspiration, puis retirez-le.

conduite de liquide filtre déshydrateur indicateur d'humidité

Ce que l'indicateur vous dit et ce qu'il ne vous dit pas

Un indicateur d'humidité intégré à un voyant permet deux contrôles visuels rapides : la présence de bulles dans le flux liquide et la sécheresse relative du réfrigérant. L'élément de couleur réagit au niveau d'humidité en changeant de teinte, offrant ainsi un signal rapide « aller/non » aux techniciens. Au lieu de s'appuyer uniquement sur l'historique d'évacuation ou sur une seule lecture de vide, un indicateur ajoute un retour d'information continu pendant le fonctionnement et après les événements de service. Cependant, ce n’est pas un instrument de laboratoire ; la température, le type d’huile et l’éclairage peuvent influencer la perception. C'est pourquoi il est préférable de l'utiliser en combinaison avec un sous-refroidissement et une surchauffe mesurés pour valider l'état du système.

Interpréter les couleurs et agir de manière décisive

Avant d’agir, confirmez que le tableau de référence de l’indicateur s’applique à l’élément spécifique installé. En tant que flux de travail général, vérifiez la température et la pression de la conduite de liquide, calculez le sous-refroidissement, puis lisez la couleur. Si l'indicateur indique une condition « humide » alors que le sous-refroidissement est faible et que des bulles apparaissent, le système contient probablement à la fois du gaz flash et un excès d'humidité. Remplacez le sécheur de la conduite de liquide et réévacuez. Si l’indicateur tend vers « sec » mais que des bulles persistent, concentrez-vous sur le sous-refroidissement et une éventuelle restriction en amont. Par rapport à la supposition d’un seul symptôme, cette approche combinée raccourcit le dépannage et réduit les visites répétées.

Indices de bulles et faux positifs

Les bulles peuvent signifier un gaz flash provenant d'un sous-refroidissement inadéquat, d'une restriction ou simplement d'une observation pendant le démarrage ou immédiatement après un dégivrage par gaz chaud. L’ambiance chaude sur le voyant peut également influencer ce que vous voyez. Comparée à un flux stable et sans bulles sous une charge constante, la mousse intermittente pendant les transitoires est moins préoccupante. Si les bulles coïncident avec un indicateur humide, traitez-le d'abord comme un problème d'humidité ; si l'indicateur est sec mais que des bulles subsistent, examinez le sous-refroidissement, le niveau du récepteur et les performances du condenseur.

Tableau de référence : lectures typiques des indicateurs

• Comparez toujours la lecture de l’indicateur avec le sous-refroidissement et la surchauffe mesurés.
• Protégez le voyant de la lumière directe du soleil lors de l'évaluation de la couleur.
• Après des changements plus secs, enregistrez la couleur de l’indicateur et les métriques du système comme nouvelle référence.

meilleur placement du filtre déshydrateur réfrigérant en ligne

Principes de placement des conduites de liquide

L'emplacement permanent le plus courant pour un filtre déshydrateur à ligne liquide se trouve en aval du condenseur (ou du récepteur, le cas échéant) et en amont du dispositif d'expansion. Cet agencement protège le dispositif de dosage des particules et garantit que le réfrigérant reste sec lors de son étranglement, empêchant ainsi la formation de glace au niveau de l'orifice ou de l'orifice de la vanne. Par rapport à l'installation du sécheur bien en amont, le placer à proximité du dispositif d'expansion réduit la longueur du tuyau où une nouvelle humidité pourrait pénétrer après la déshydratation. Dans les systèmes avec récepteurs, de nombreux techniciens privilégient le montage du sécheur à la sortie du récepteur pour filtrer tout ce qui sort du stockage. Si le système comprend plusieurs dispositifs d'extension, un séchoir dédié par branche peut améliorer la résilience et simplifier les diagnostics.

Cas particuliers : pompes à chaleur et systèmes complexes

Les pompes à chaleur et les systèmes multimodes nécessitent une réflexion approfondie car la « conduite de liquide » change avec le mode de fonctionnement. Un sécheur bi-flux positionné là où le liquide existe à la fois en chauffage et en refroidissement maintient la protection quelle que soit la direction du flux. Dans les systèmes de type VRF comportant de nombreux dérivations, le déshydrateur est souvent placé à proximité de l'unité centrale avec des crépines supplémentaires ou une filtration de dérivation là où le risque de contamination est élevé. Par rapport à un seul séchoir central, la protection distribuée peut minimiser l'impact d'une panne locale et limiter le service à la succursale affectée.

Étapes de mise en service et de vérification

Après l'installation, vérifiez le placement correct en mesurant la chute de pression à travers le sécheur à la charge nominale et en confirmant un sous-refroidissement stable à l'entrée du dispositif d'expansion. Si la chute de pression est excessive, une unité plus grande ou une position déplacée avec moins de coudes en amont peut être nécessaire. Par rapport au fait de laisser une disposition marginale non corrigée, l’optimisation du placement s’avère rapidement rentable grâce à une réduction des appels intempestifs et à un confort constant. En cas de doute pendant une période de nettoyage, installer des vannes de service pour permettre le déplacement temporaire du séchoir ou des séchoirs parallèles ; une fois le système stabilisé, supprimez les composants temporaires et rétablissez la configuration permanente.

Comparaison des options de placement

• Gardez le sécheur permanent de conduite de liquide aussi près que possible de l’entrée du dispositif d’expansion.
• Utilisez des vannes de service pour les séchoirs de nettoyage temporaires afin de simplifier le retrait ultérieur.
• Documentez la chute de pression mesurée dans le sécheur pour une comparaison future.
