1. Introduction au séparateur d'huile de réfrigération
1.1 Qu'est-ce qu'un séparateur d'huile de réfrigération ?

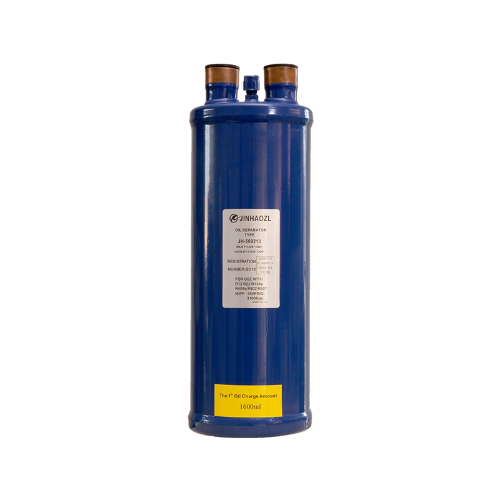

Un Séparateur d'huile de réfrigération est un dispositif utilisé dans les systèmes de réfrigération pour éliminer l'huile du gaz réfrigérant et la renvoyer au compresseur. Cela empêche l'huile de circuler avec le réfrigérant, ce qui peut réduire l'efficacité et endommager le système. La séparation de l'huile garantit que le réfrigérant circule librement, améliore le transfert de chaleur et prolonge la durée de vie du compresseur.
1.2 Importance du séparateur d’huile de réfrigération dans les systèmes modernes
- Efficacité améliorée : Empêche l'accumulation d'huile dans les évaporateurs et les condenseurs.
- Usure réduite du système : Minimise les frictions dans les compresseurs en assurant la circulation de l'huile.
- Économie d'énergie : Un débit de réfrigérant plus propre réduit la consommation d’énergie.
2. Fonctions clés du séparateur d'huile de réfrigération
2.1 Efficacité de la séparation de l'huile
L'efficacité typique de la séparation varie de 90% à 99% selon la conception (type coalescent, type centrifuge). Les séparateurs à haute efficacité empêchent le transfert d'huile vers les évaporateurs, maintenant ainsi des performances optimales du système.
2.2 Impact sur les performances du compresseur
Le retour d'huile vers le compresseur réduit la surchauffe et l'usure mécanique. Assure une lubrification stable, prolongeant la durée de vie des compresseurs de 20 à 30 % par rapport aux systèmes sans séparateurs.
2.3 Maintien de la stabilité du système
Empêche l'huile de bloquer le flux de réfrigérant dans les tuyaux. Assure une capacité de refroidissement constante et un fonctionnement stable.
3. Séparateur d'huile de réfrigération dans les systèmes de refroidissement
3.1 Rôle dans la conception du système
Installé sur la conduite de refoulement entre le compresseur et le condenseur. Aide à maintenir l’équilibre du système en séparant l’huile avant que le réfrigérant n’atteigne les composants sensibles.
3.2 Types de systèmes utilisant un séparateur d’huile de réfrigération
| Type de système | Fonction du séparateur d'huile | Remarques |
|---|---|---|
| Réfrigération commerciale | Maintient l’efficacité de l’évaporateur | Volume élevé, pression modérée |
| Refroidissement industriel | Réduit l’usure du compresseur | Systèmes à grande échelle |
| CVC et climatisation | Assure un flux fluide de réfrigérant | Conception compacte requise |
3.3 Avantages d'une bonne séparation de l'huile
- Augmente l'efficacité du refroidissement de 5 à 10 % .
- Réduit la fréquence de maintenance et le coût énergétique.
- Protège les composants du système, réduisant ainsi le risque de panne.
4. Installation du séparateur d'huile de réfrigération
4.1 Directives d'installation
- Installer verticalement ou légèrement incliné pour permettre le retour de l'huile vers le compresseur.
- Connectez solidement le tuyau de refoulement pour éviter les fuites.
4.2 Erreurs d'installation courantes
- Angle d'installation incorrect → l'huile peut ne pas revenir correctement.
- Une tuyauterie surdimensionnée ou sous-dimensionnée → augmente la chute de pression.
4.3 Conseils pour des performances optimales
- Choisissez un séparateur en fonction de la capacité du compresseur et du type de réfrigérant.
- Inspectez régulièrement l’accumulation d’huile et assurez un drainage adéquat.
5. Entretien du séparateur d'huile de réfrigération
5.1 Procédures d'entretien de routine
- Inspectez le séparateur pour les niveaux d’huile.
- Nettoyez les éléments internes ou remplacez les filtres s’ils sont obstrués.
5.2 Dépannage des problèmes courants
| Problème | Cause possible | Solution |
|---|---|---|
| Transfert d'huile vers l'évaporateur | Séparateur bouché ou dimensionnement incorrect | Nettoyer/remplacer le séparateur, ajuster la taille |
| Efficacité de refroidissement réduite | Accumulation d'huile dans les tuyaux | Rincer le système, vérifier le retour d'huile |
5.3 Meilleures pratiques pour la longévité
- Établir un calendrier d’inspection régulier.
- Utilisez des réfrigérants compatibles et maintenez les pressions de fonctionnement recommandées.
- Surveillez les performances du séparateur avec des capteurs de pression et de température.
6. Rôle et impact du séparateur d'huile de réfrigération
6.1 Pourquoi chaque système en a besoin
Améliore l’efficacité et la fiabilité du compresseur. Empêche les pannes liées à l'huile qui peuvent entraîner des réparations coûteuses.
6.2 Avantages économiques et environnementaux
- Réduit la consommation d’énergie.
- Réduit les coûts de maintenance et prolonge la durée de vie de l’équipement.
- Minimise les pertes de réfrigérant, contribuant ainsi à la durabilité environnementale.
6.3 Tendances futures de la technologie de séparation du pétrole
- Undvanced Materials : Média coalescent haute performance.
- Conception compacte : Séparateurs peu encombrants pour systèmes modernes.
- Surveillance intelligente : Capteurs de performance en temps réel intégrés aux systèmes.
7. Conclusion
Le Séparateur d'huile de réfrigération est un élément essentiel de tout système de réfrigération. Une installation appropriée, une maintenance de routine et une compréhension de son rôle dans les performances du système garantissent une efficacité à long terme, des économies d'énergie et une usure réduite des compresseurs. Il prend en charge la stabilité du système et contribue aux économies de coûts opérationnels et à la protection de l'environnement.
8. FAQ
1. Quelle est la fonction principale d’un séparateur d’huile de réfrigération ?
Le primary function is to remove oil from the refrigerant and return it to the compressor, ensuring smooth refrigerant flow and efficient system operation.
2. À quelle fréquence un séparateur d’huile de réfrigération doit-il être entretenu ?
Une inspection régulière est recommandée tous les 3 à 6 mois en fonction de l'utilisation du système, avec un nettoyage ou un remplacement du filtre si nécessaire.
3. Un séparateur d’huile de réfrigération peut-il améliorer l’efficacité énergétique du système ?
Oui, en assurant une séparation adéquate de l'huile, le système fonctionne plus efficacement, réduisant ainsi la consommation d'énergie et prolongeant la durée de vie de l'équipement.
