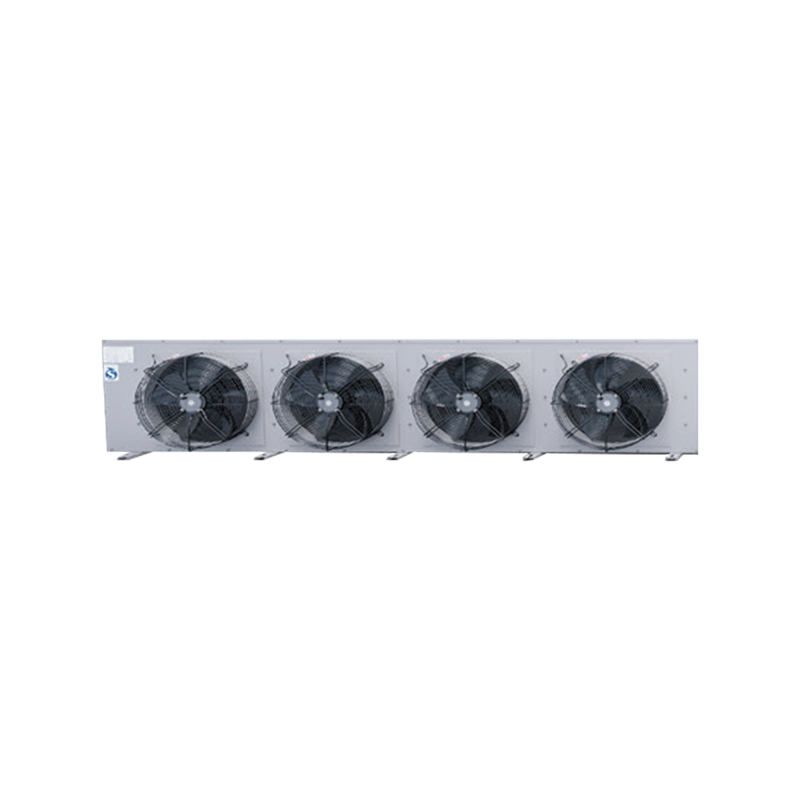

Coque : Les pièces structurelles en tôle sont constituées de plaques d'acier de haute qualité et les surfaces sont toutes phosphatées électrostatiquement et pulvérisées avec un équipement de pulvérisation automatique importé, qui présente une forte résistance à la corrosion et peut s'adapter à différents environnements d'utilisation.
Pour garantir une bonne qualité de surface tout au long de la durée de vie de l’unité. Les coques en aluminium ou en acier inoxydable peuvent être personnalisées selon les besoins de l'utilisateur.
Bac à eau : conçu avec un angle incliné pour faciliter l'évacuation en douceur de l'eau de dégivrage, éviter l'eau flottante et empêcher l'accumulation d'eau dans le bac à eau.
Tube d'échange thermique : Un tube en cuivre à filetage interne à haute denture est sélectionné pour une efficacité de transfert de chaleur élevée.
Palmes : Adopter de toutes nouvelles ailettes en aluminium hydrophiles à onde sinusoïdale, améliorant la perturbation de l'air, renforçant le coefficient de transfert de chaleur et améliorant considérablement les performances de transfert de chaleur ;
Ventilateur : Pression statique élevée, ventilateur à flux axial à rotor externe haute puissance spécialement personnalisé, adapté aux environnements à forte humidité, haute efficacité, faible consommation d'énergie, étanche à l'eau et à la poussière, avec d'excellentes performances ; Usine de ventilateurs
Avoir déjà réussi des tests d'équilibre statique et dynamique ;
Dégivrage : Les tubes de chauffage électrique de dégivrage en acier inoxydable de faible puissance sont sélectionnés et disposés de manière unique et raisonnable, avec une vitesse de dégivrage rapide et un dégivrage complet, tout en évitant les pertes de chaleur.
Prolongez la durée de vie des tubes de chauffage électrique.
Boîte de jonction électrique : La boîte de jonction a une résistance aux basses températures, des propriétés imperméables et anti-poussière, un caractère ignifuge élevé et est installée à l'avant pour un câblage et un entretien faciles.
Espacement des ailerons : L'espacement standard est de 4,5 mm, 6 mm et 9 mm ; Espacement des feuilles personnalisable de 12 mm et 18 mm pour répondre aux besoins des utilisateurs.
Type de réfrigérant : Le réfrigérant R404A peut être sélectionné, les R507A, R22, R134A, R407C et R410A peuvent être personnalisés en fonction des besoins de l'utilisateur.
Évaporateur :
1. La disposition unique du faisceau de tubes prend pleinement en compte les problèmes clés tels que les changements d'état du réfrigérant, le débit, la chute de pression et l'uniformité de la distribution dans des conditions d'évaporation, ce qui entraîne des performances de transfert de chaleur plus élevées du refroidisseur de surface de l'évaporateur ;
2. Conception d'échangeur de chaleur efficace et compacte, avec des tubes d'échange de chaleur filetés internes à transfert de chaleur renforcé en forme de fourche ;
3. Les tubes d'échange thermique et les ailettes hydrophiles en aluminium sont mécaniquement dilatés pour lier étroitement les tubes en cuivre aux feuilles d'aluminium, afin d'obtenir une efficacité de transfert de chaleur optimale.
4. Le séparateur de liquide et le circuit réfrigérant de l'évaporateur ont été optimisés pour garantir une efficacité optimale de l'échange thermique dans différents environnements d'application.
5. La conception unique du déflecteur de vent est située sous l'échangeur de chaleur pour éviter les courts-circuits du flux d'air.

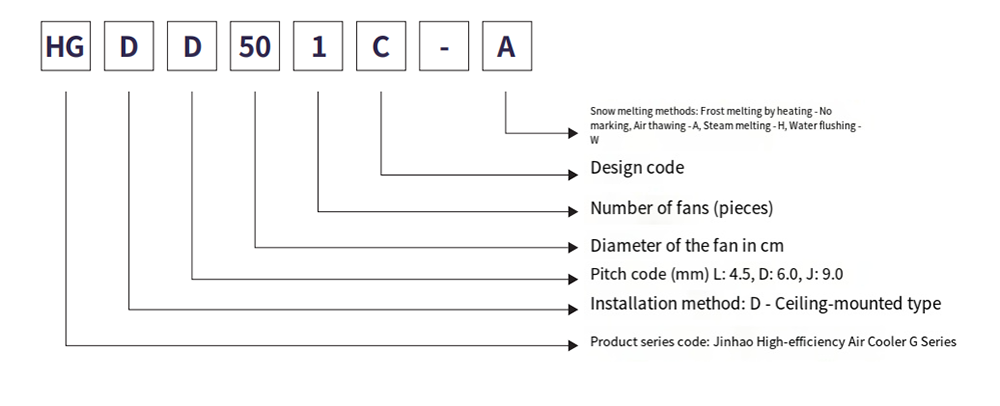

Description du modèle
Tableau des paramètres techniques (R404Un)
Paramètres techniques d'un refroidisseur d'air à haut rendement pour plafond antigel électrique
Espacement des films : 4,5 mm
| Modèle | Puissance frigorifique kW | Volume des tubes | Paramètres du ventilateur | Chauffage électrique à fonte des neiges | |||||
| SC1 | SC2 | dm² | Nombre de lames x diamètre | Puissance W | Débit d'air m³/h | Portée m | Batterie kW* branche | Bac à eau kW*branchement | |
| HGDL 501C | 6.7 | 4.6 | 3.2 | 1xΦ500 | 1x414 | 5000 | 12 | 0,28*6 | 0,28*2 |
| HGDL501D | 8.1 | 5.6 | 4.3 | 1xΦ500 | 1x460 | 4900 | 12 | 0,30*6 | 0,30*2 |
| HGDL501E | 9.8 | 6.7 | 5.4 | 1xΦ500 | 1x460 | 4500 | 12 | 0,30*8 | 0,30*2 |
| HGDL601E | 16.6 | 11.4 | 9.2 | 1xΦ600 | 1x780 | 7500 | 15 | 0,40*8 | 0,4*2 |
| HGDL502D | 22.2 | 15.3 | 11.8 | 2xΦ500 | 2x460 | 11500 | 13 | 0,72*6 | 0,72*2 |
| HGDL552D | 25.4 | 17.5 | 13.2 | 2xΦ550 | 2x600 | 13700 | 13 | 0,72*6 | 0,72*6 |
| HGDL602D | 28.9 | 19.9 | 14.7 | 2xΦ600 | 2x780 | 16500 | 16 | 0,72*10 | 0,72*2 |
| HGDL602E | 33.8 | 23.3 | 18.4 | 2xΦ600 | 2x780 | 15200 | 16 | 0,72*10 | 0,72*2 |
| HGDL602F | 37.8 | 26.1 | 22.1 | 2xΦ600 | 2x780 | 14500 | 16 | 0,72*10 | 0,72*2 |
| HGDL632D | 40.7 | 28.1 | 23.7 | 2xΦ630 | 2x800 | 19000 | 19 | 0,95*10 | 0,95*2 |
| HGDL632E | 44.1 | 30.4 | 26.9 | 2xΦ630 | 2x800 | 18000 | 19 | 0,87*12 | 0,87*4 |
| HGDL603F | 54.5 | 37.6 | 32.3 | 3xΦ600 | 3x780 | 20500 | 17 | 1,03*12 | 1,03*4 |
| HGDL633F | 66.8 | 46.1 | 38.8 | 3xΦ630 | 3x800 | 25500 | 20 | 1,03*14 | 1,03*4 |
Tableau des paramètres techniques (R404Un)
Paramètres techniques d'un refroidisseur d'air à haut rendement pour plafond antigel électrique
Espacement des films : 6,0 mm
| Modèle | Puissance frigorifique kW | Volume des tubes | Paramètres du ventilateur | Chauffage électrique à fonte des neiges | ||||||
| SC1 | SC2 | SC3 | dm² | Nombre de lames x diamètre | Puissance W | Débit d'air m³/h | Portée m | Batterie kW* branche | Bac à eau kW*branchement | |
| HGDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1xΦ500 | 1x414 | 5200 | 12 | 0,28*8 | 0,28*2 |
| HGDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30*8 | 0,30*2 |
| HGDD501E | 82 | 5.9 | 4.6 | 5.4 | 1xΦ500 | 1x460 | 4800 | 12 | 0,30*10 | 0,30*2 |
| HGDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1xΦ600 | 1x780 | 8200 | 15 | 0,40*10 | 0,4*2 |
| HGDD502D | 183 | 13.1 | 10.3 | 11.8 | 2xΦ500 | 2x460 | 12000 | 13 | 0,72*8 | 0,72*2 |
| HGDD552D | 21.8 | 15.1 | 11.9 | 13.2 | 2xΦ550 | 2x600 | 14500 | 13 | 0,72*8 | 0,72*6 |
| HGDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2xΦ600 | 2x780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDD602E | 29.1 | 20.8 | 164 | 18.4 | 2xΦ600 | 2x780 | 16400 | 16 | 0,72*12 | 0,72*2 |
| HGDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2xΦ600 | 2x780 | 15500 | 16 | 0,72*12 | 0,72*2 |
| HGDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2xΦ630 | 2x800 | 20000 | 19 | 0,95*12 | 0,95*2 |
| HGDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2xΦ630 | 2x800 | 19000 | 19 | 0,87*12 | 0,87*4 |
| HGDD603F | 46.8 | 33.4 | 264 | 32.3 | 3xΦ600 | 3x780 | 22000 | 17 | 1,03*12 | 1,03*4 |
| HGDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3xΦ630 | 3x800 | 26500 | 20 | 1,03*14 | 1,03*4 |
Tableau des paramètres techniques (R404Un)
Paramètres techniques d'un refroidisseur d'air à haut rendement pour plafond antigel électrique
Espacement des films : 9,0 mm
| Modèle | Puissance frigorifique kW | Volume des tubes | Paramètres du ventilateur | Chauffage électrique à fonte des neiges | ||||||
| SC3 | SC4 | SC5 | dm² | Nombre de lames x diamètre | Puissance W | Débit d'air m³/h | Portée m | Batterie kW* branche | Bac à eau kW*branchement | |
| HGDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1xΦ500 | 1x414 | 5300 | 12 | 0,28*8 | 0,28*2 |
| HGDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1xΦ500 | 1x460 | 5500 | 12 | 0,30*8 | 0,30*2 |
| HGDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30*10 | 0,30*2 |
| HGDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1xΦ600 | 1x780 | 8300 | 15 | 0,40*10 | 0,4*2 |
| HGDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2xΦ500 | 2x460 | 12500 | 13 | 0,72*8 | 0,72*2 |
| HGDJ552D | 8.7 | 6.9 | 6.7 | 13.2 | 2xΦ550 | 2x600 | 15000 | 13 | 0,72*8 | 0,72*6 |
| HGDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2xΦ600 | 2x780 | 17500 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2xΦ600 | 2×780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2xΦ600 | 2x780 | 16000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2xΦ630 | 2x800 | 21000 | 19 | 0,95*12 | 0,95*2 |
| HGDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2xΦ630 | 2x800 | 20500 | 19 | 0,87*12 | 0,87*4 |
| HGDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3xΦ600 | 3x780 | 23000 | 17 | 1,03*12 | 1,03*4 |
| HGDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3xΦ630 | 3x800 | 27000 | 20 | 1,03*14 | 1,03*4 |

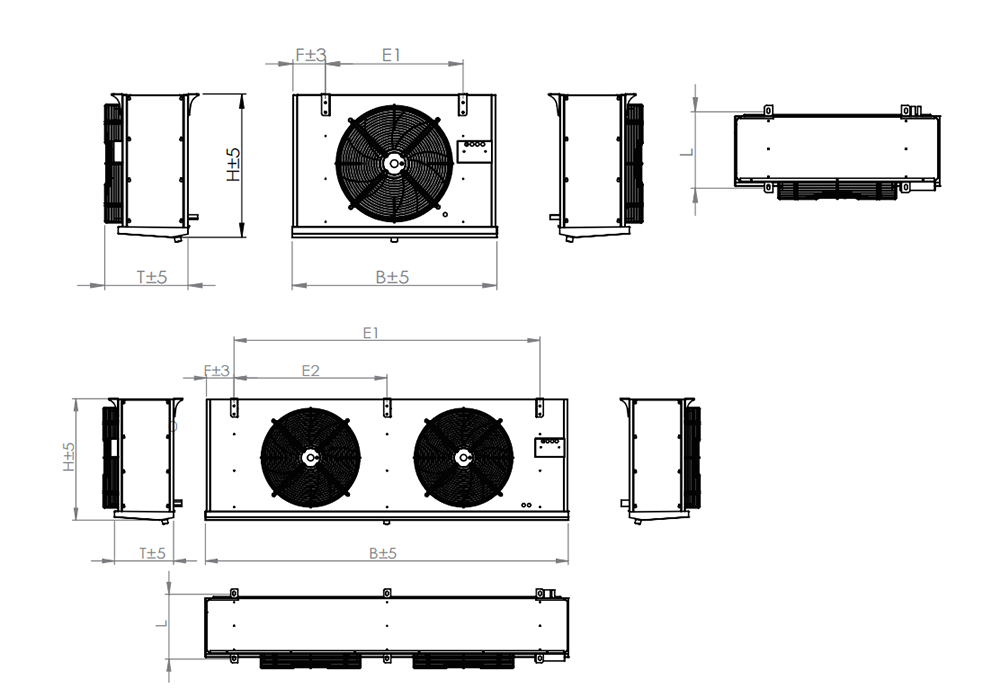

Unspect et dimensions d'installation
Unspect et dimensions d'installation of a high-efficiency electric frost ceiling air cooler
Espacement des films : 4,5 mm
| Modèle | Spécification d'interface (mm) | Dimensions B*T*H | Cotes d'installation | poids | Balisage de la carte muette | |||||
| Tube entrée/retour | Drainage/(pouces) | LxlxH(mm) | L | E1 | E2 | E3 | F | antécédents médicaux | ||
| HGDL501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | Un |
| HGDL501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | Un |
| HGDL501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | Un |
| HGDL601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | Un |
| HGDL502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | B |
| HGDL552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 85 | B |
| HGDL602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | B |
| HGDL602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | B |
| HGDL602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | B |
| HGDL632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | B |
| HGDL632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDL603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| HGDL633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
Unspect et dimensions d'installation
Unspect et dimensions d'installation of a high-efficiency electric frost ceiling air cooler
Espacement des films : 6,0 mm
| Modèle | Spécification d'interface (mm) | Dimensions B*T*H | Cotes d'installation | poids | Balisage de la carte muette | |||||
| Tube entrée/retour | Drainage/(pouces) | LxlxH(mm) | L | E1 | E2 | E3 | F | antécédents médicaux | ||
| HGDD5011C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | |
| HGDD50i¹D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | |
| HGDD501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | |
| HGDD60i¹E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | Un |
| HGDD502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | B |
| HGDD552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 86 | B |
| HGDD602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | B |
| HGDD602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | B |
| HGDD602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | B |
| HGDD632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | B |
| HGDD632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | B |
| HGDD603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | G |
| HGDD633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
Unspect et dimensions d'installation
Unspect et dimensions d'installation of a high-efficiency electric frost ceiling air cooler
Espacement des films : 9,0 mm
| Modèle | Spécification d'interface (mm) | Dimensions B*T*H | Cotes d'installation | poids | Balisage de la carte muette | |||||
| Tube entrée/retour | Drainage/(pouces) | LxlxH(mm) | L | E1 | E2 | E3 | F | antécédents médicaux | ||
| HGDJ501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | |
| HGDJ501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | |
| HGDJ501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | |
| HGDJ601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | Un |
| HGDJ502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | B |
| HGDJ552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 87 | B |
| HGDJ602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | B |
| HGDJ602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | B |
| HGDJ602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | B |
| HGDJ632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | B |
| HGDJ632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDJ603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| HGDJ633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |
Remarque 1 : Normes de conception :
| Conditions standards de transfert de chaleur | Température de l'air d'entrée | Température d'évaporation | Température relative | Température relative | Surchauffer |
| SC1 | 10℃ | 0℃ | 85% | 1.35 | 6,5K |
| SC2 | 0℃ | -8℃ | 85% | 1.15 | 5,2K |
| SC3 | -18 ℃ | -25 ℃ | 95% | 1.05 | 4,6K |
| SC4 | -25 ℃ | -31 ℃ | 95% | 1.01 | 3,9K |
| SC5 | -34 ℃ | -40 ℃ | 95% | 1.01 | 3,9K |
Remarque 2 : Facteur de conversion pour le réfrigérant
| Réfrigérants | Conditions de fonctionnement | R22 | R404A | R507 | R134a |
| Facteur de correction | SC1 | 0.95 | 1 | 1 | 0.93 |
| Facteur de correction | SC2 | 0.95 | 1 | 1 | 0.91 |
| Facteur de correction | SC3 | 0.95 | 1 | 1 | 0.85 |
