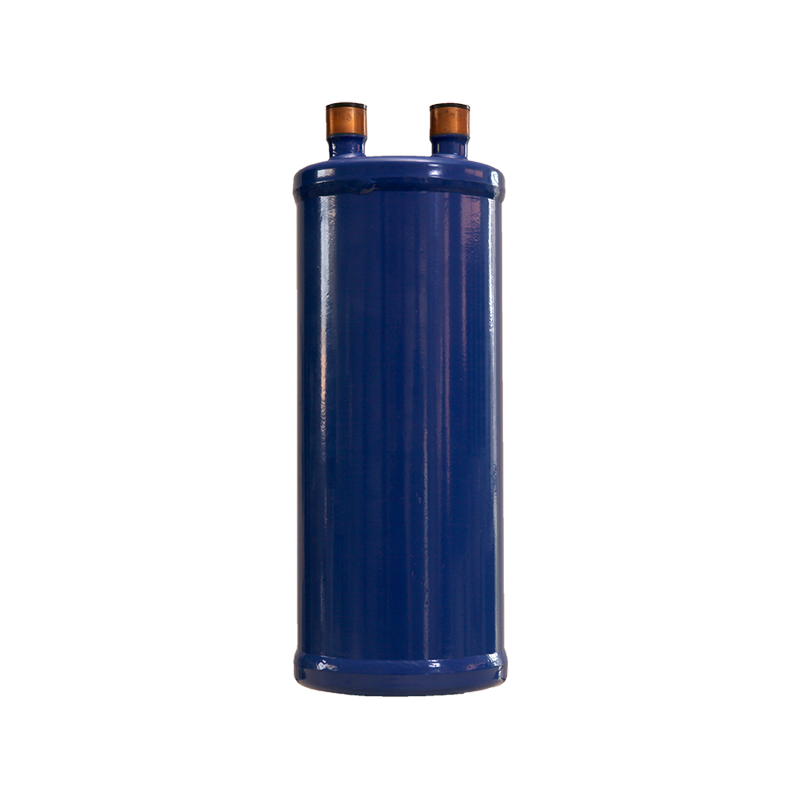

L'accumulateur de ligne d'aspiration utilise une conception de tube en U pour empêcher le réfrigérant d'éclabousser, mieux recueillir l'huile au fond. Il est préférable de l'installer à proximité du compresseur.
Connexion en cuivre solide
La conception du tube en « U » garantit un débit de réfrigérant maximal et un minimum de piège à huile.
Le filtre et le petit trou sur le tube en « U » servent à empêcher les corps étrangers
La conception du tube en « U » peut empêcher le réfrigérant gazeux d’entrer dans le compresseur
Finition peinture en poudre résistante à la corrosion pour éviter la rouille
Données techniques
Réfrigérant : CFC, HCFC, HFC
Pression de service maximale : 28 bars
Température:-50 120c
| Mode | Taille de connexion (pouces) | ΦD(mm) | H(mm) | B(mm) | E(mm) | C(mm) | Volume(L) |
| JHQ-204 | 1/2" | Φ102 | 210 | 50 | - | - | 1.4 |
| JHQ-205 | 5/8" | Φ102 | 250 | 50 | - | - | 1.6 |

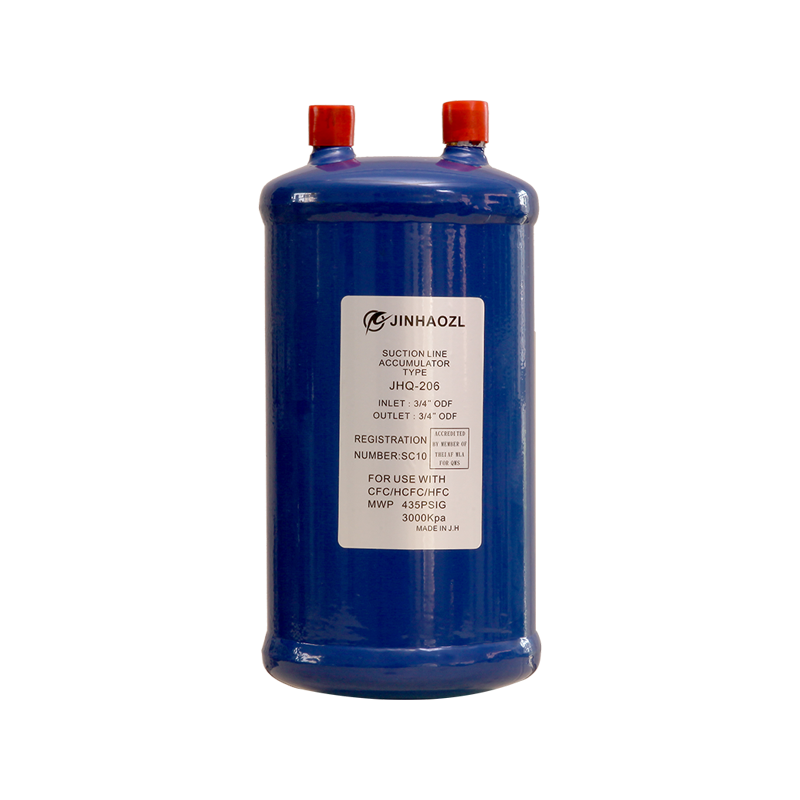

| JHQ-206 | 3/4" | Φ140 | 267 | 70 | - | - | 3.4 |
| JHQ-207 | 7/8" | Φ140 | 330 | 70 | - | - | 4.2 |
| JHQ-208 | 1-1/8" | Φ159 | 393 | 80 | - | - | 6.5 |

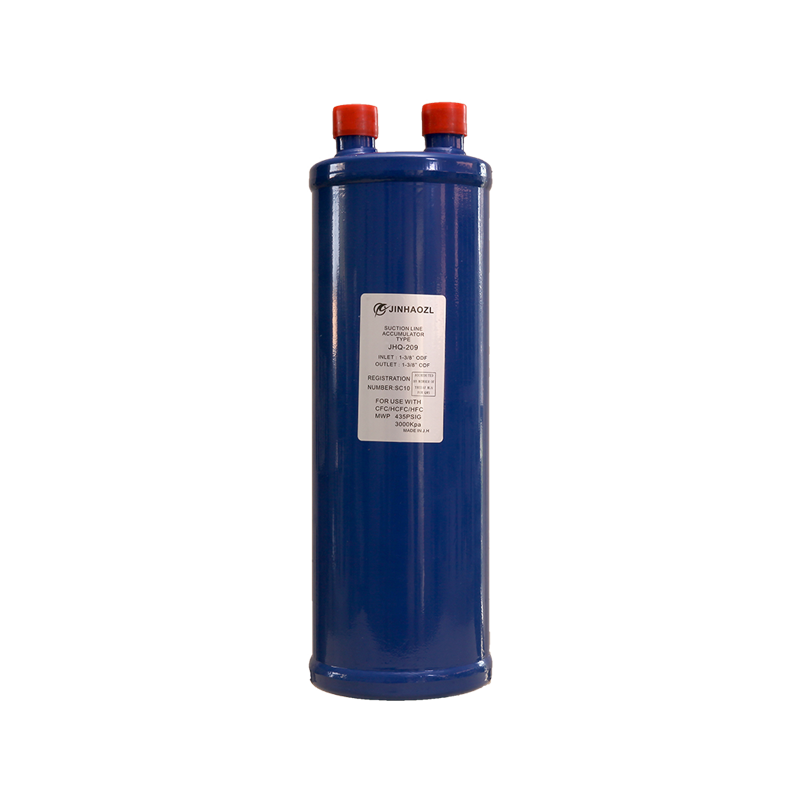

| JHQ-209 | 1-3/8" | Φ159 | 470 | 80 | - | - | 8 |
| JHQ-210 | 1-5/8" | Φ159 | 530 | 80 | - | - | 9.3 |
| JHQ-2117 | 2-1/8" | Φ219 | 400 | 108 | - | - | 15 |
| JHQ-4117 | 2-1/8" | Φ273 | 530 | 127 | 230 | 230 | 30 |
| JHQ-3521 | 2-5/8" | Φ273 | 640 | 127 | 230 | 230 | 35 |
| JHQ-5624 | 3" | Φ325 | 650 | 180 | 270 | 270 | 50 |
| JHQ-5625 | 3-1/8" | Φ325 | 650 | 170 | 270 | 270 | 50 |
| JHQ-7034 | 3-5/8" | Φ425 | 650 | 220 | 380 | 380 | 60 |
